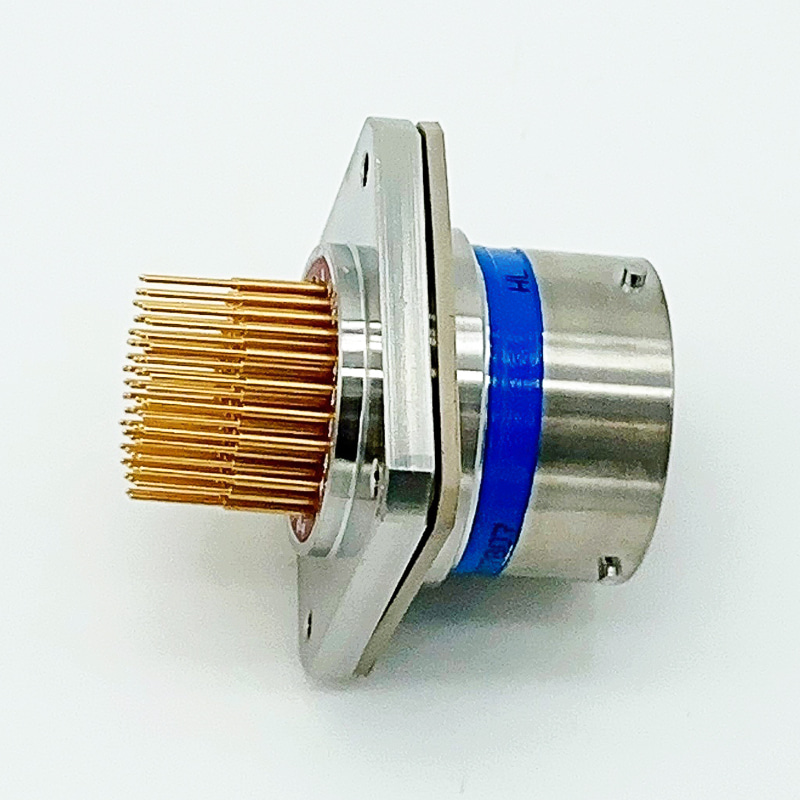

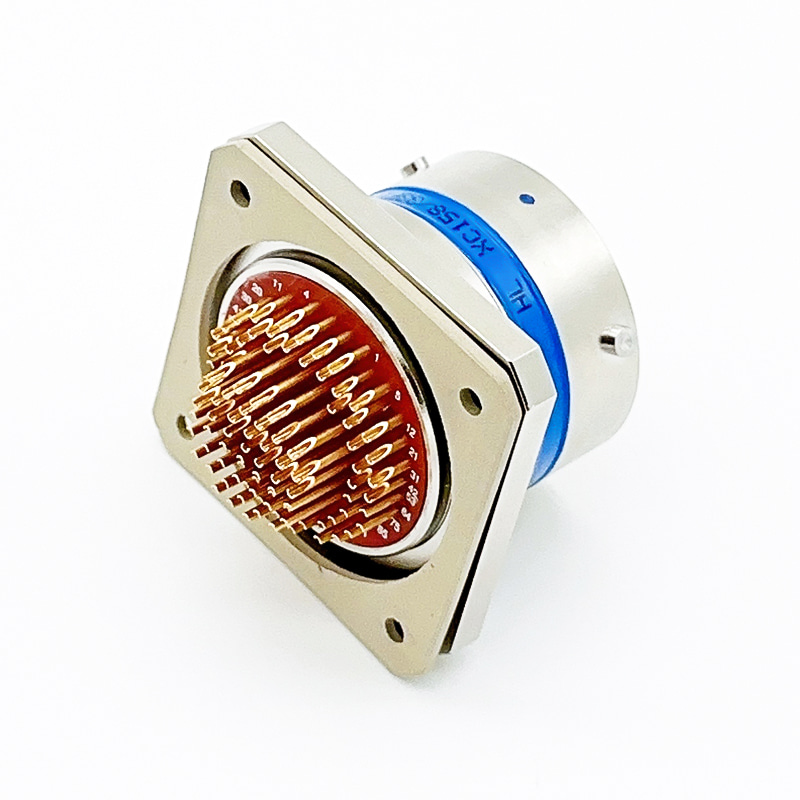

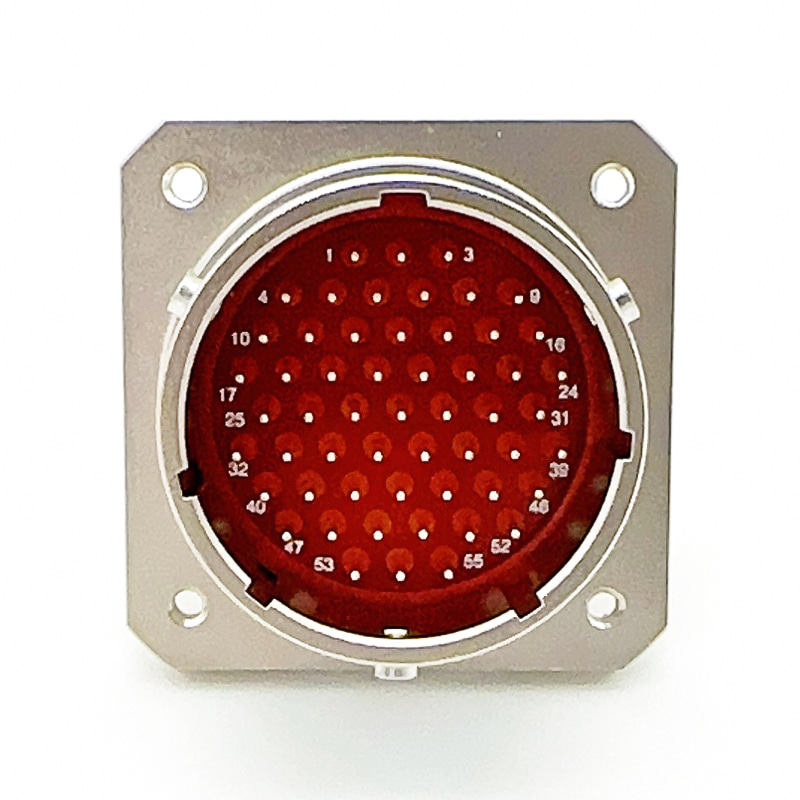

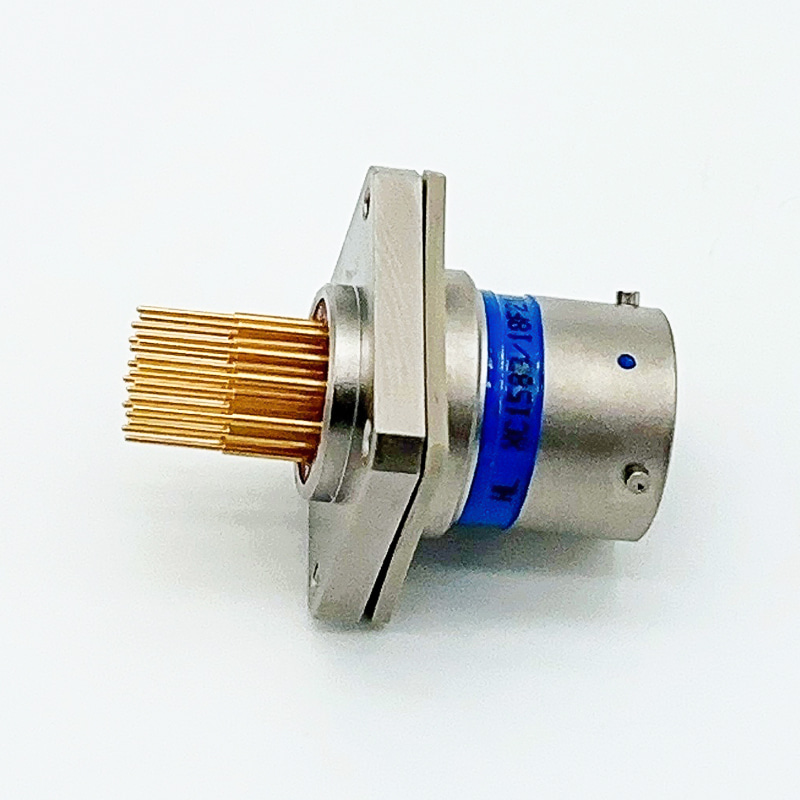

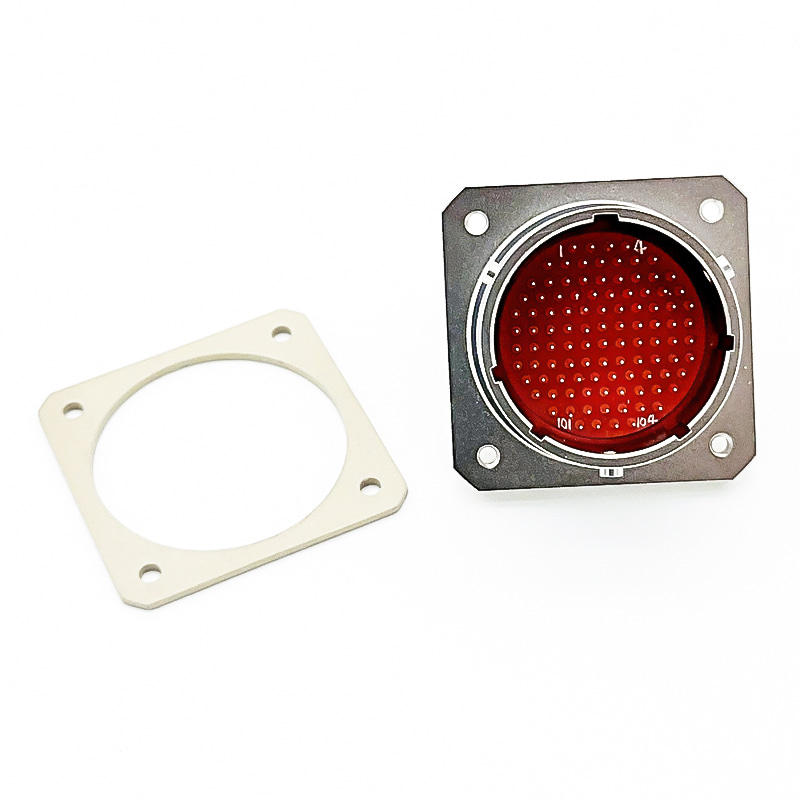

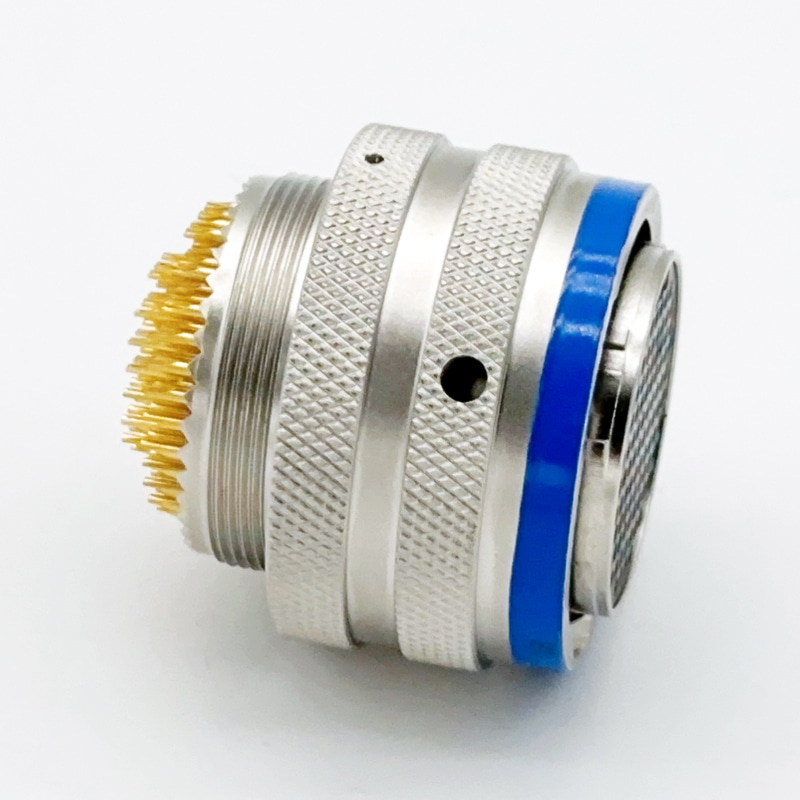

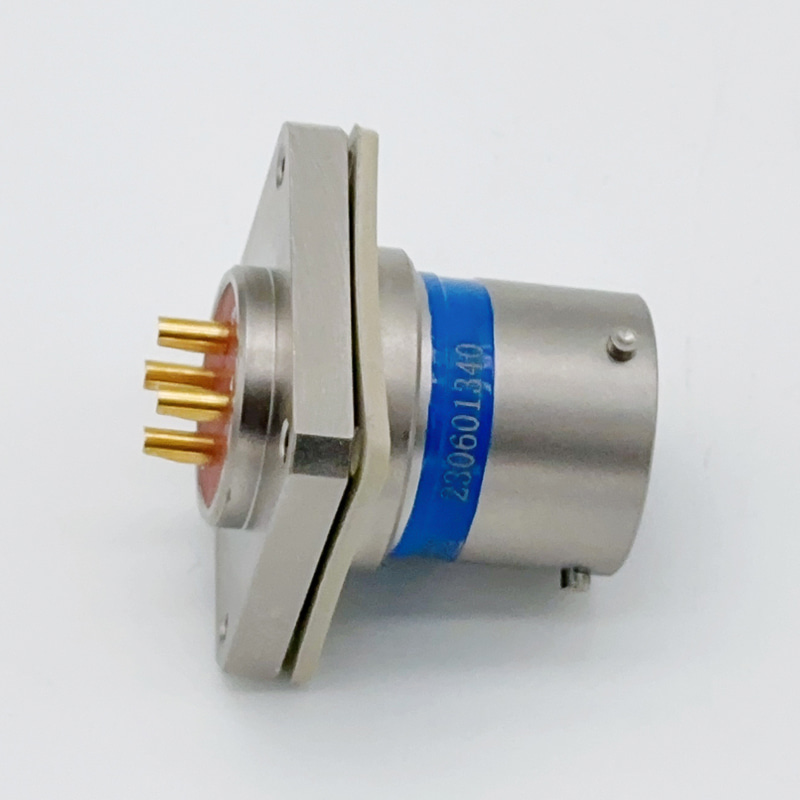

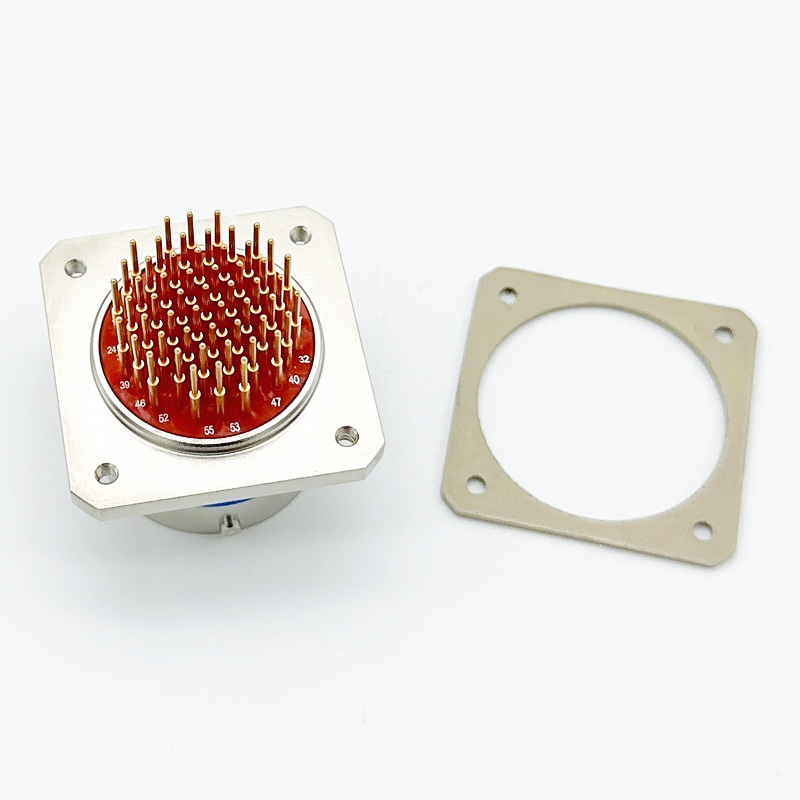

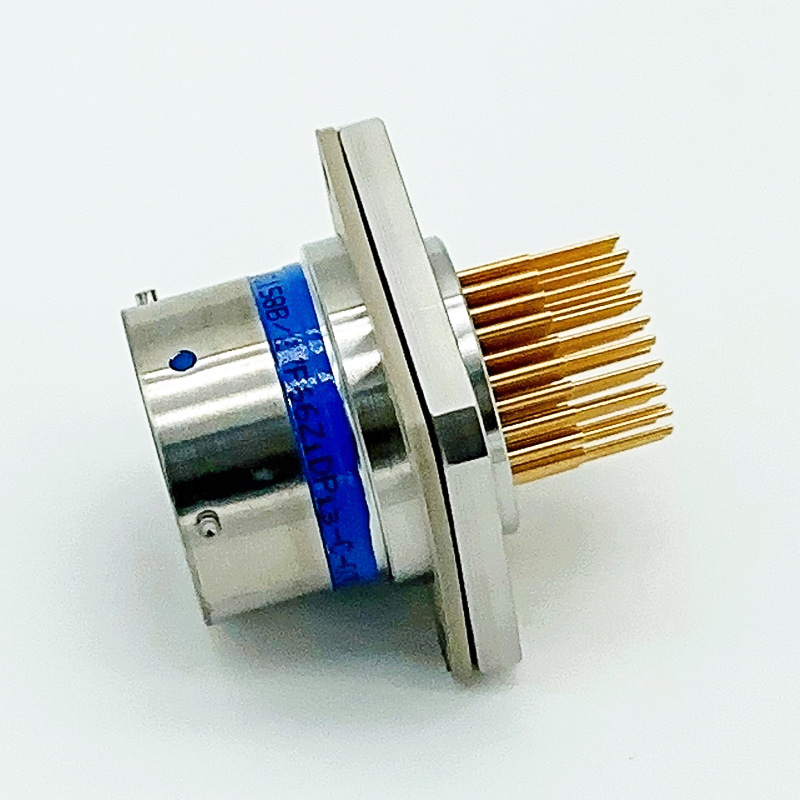

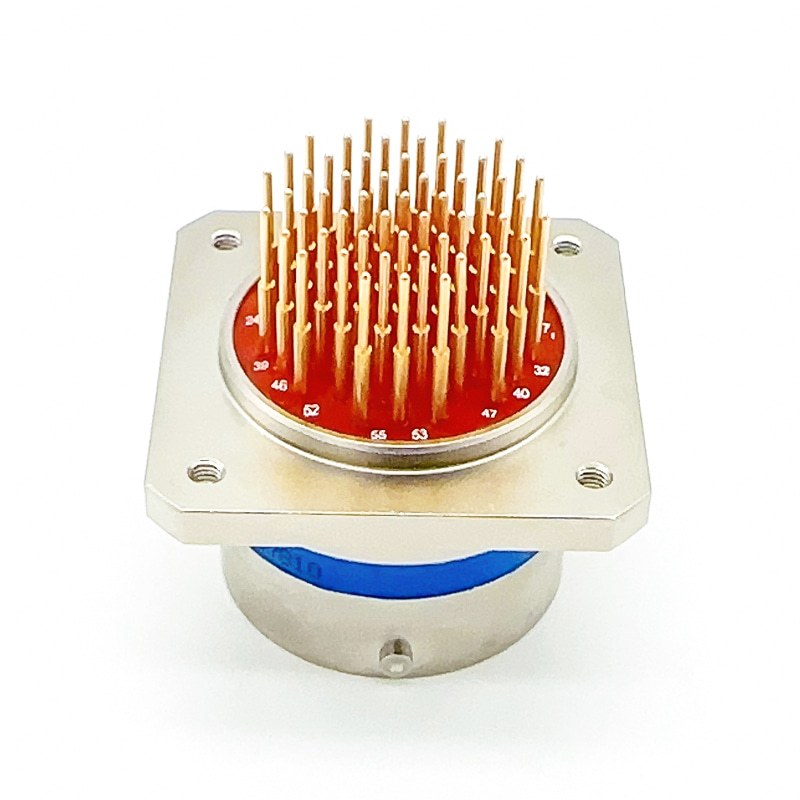

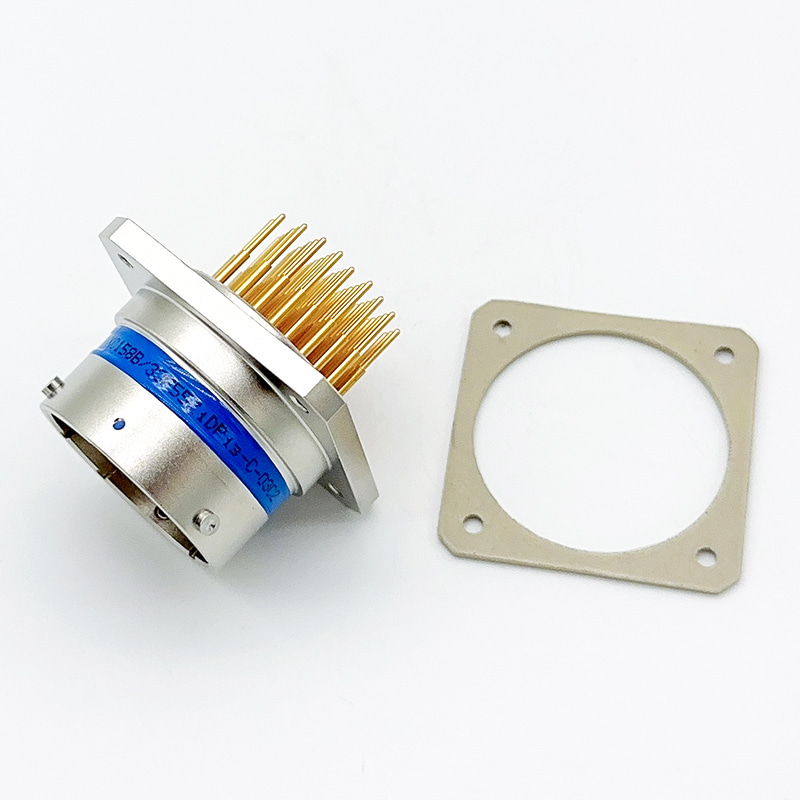

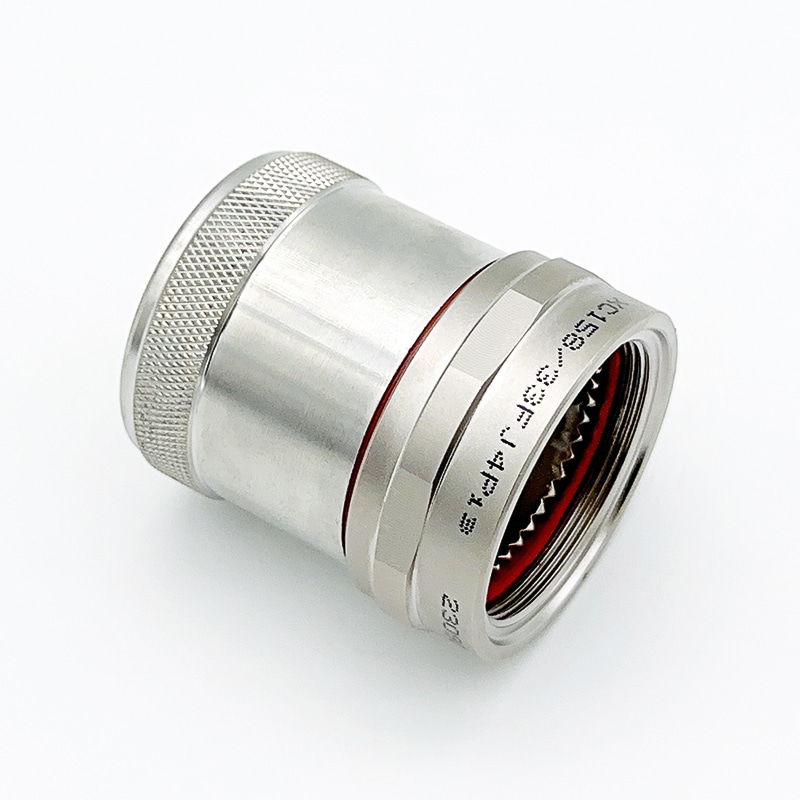

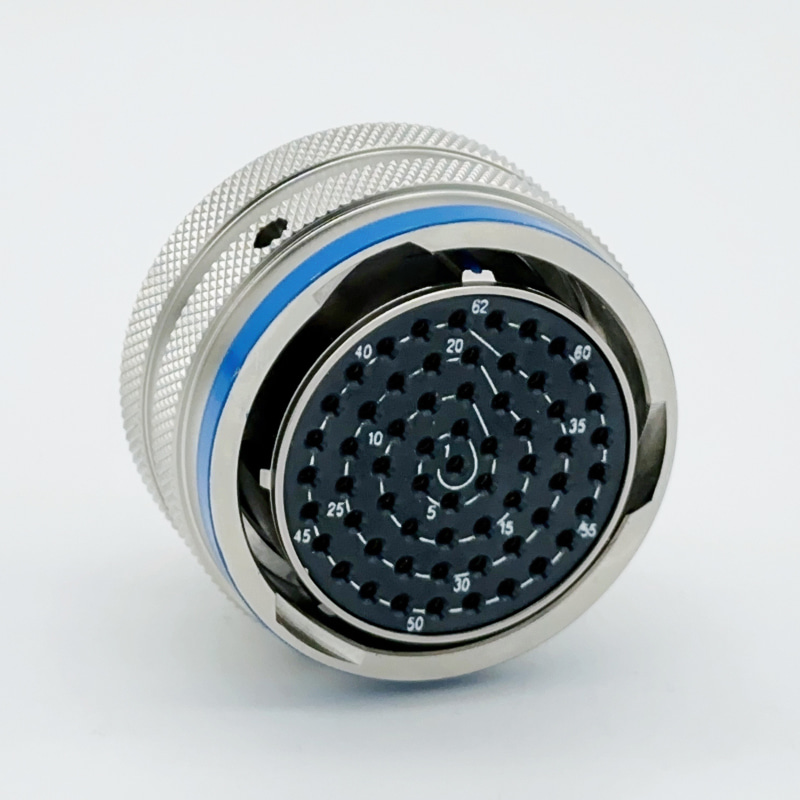

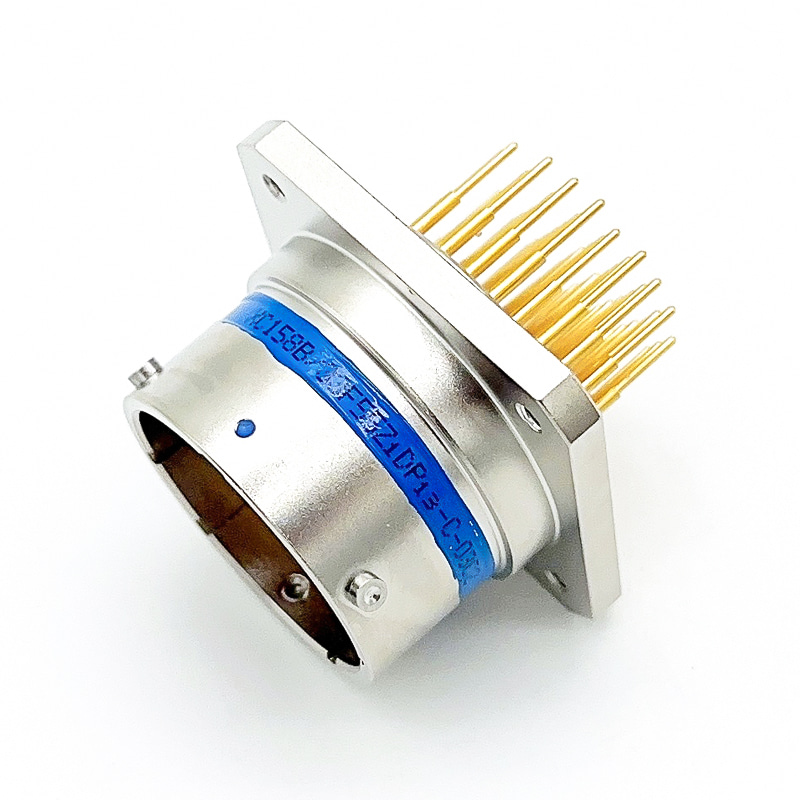

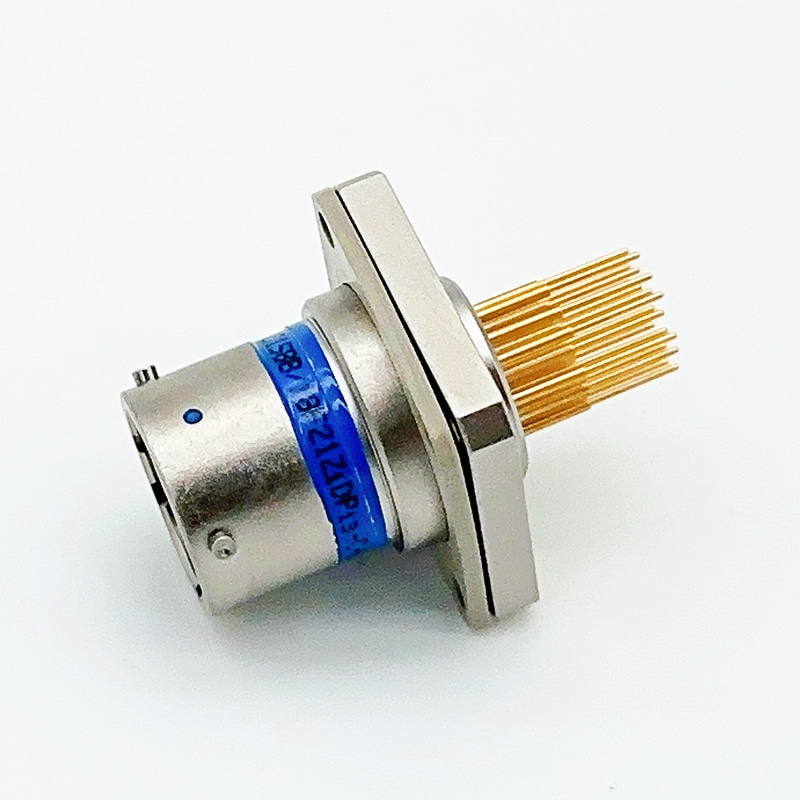

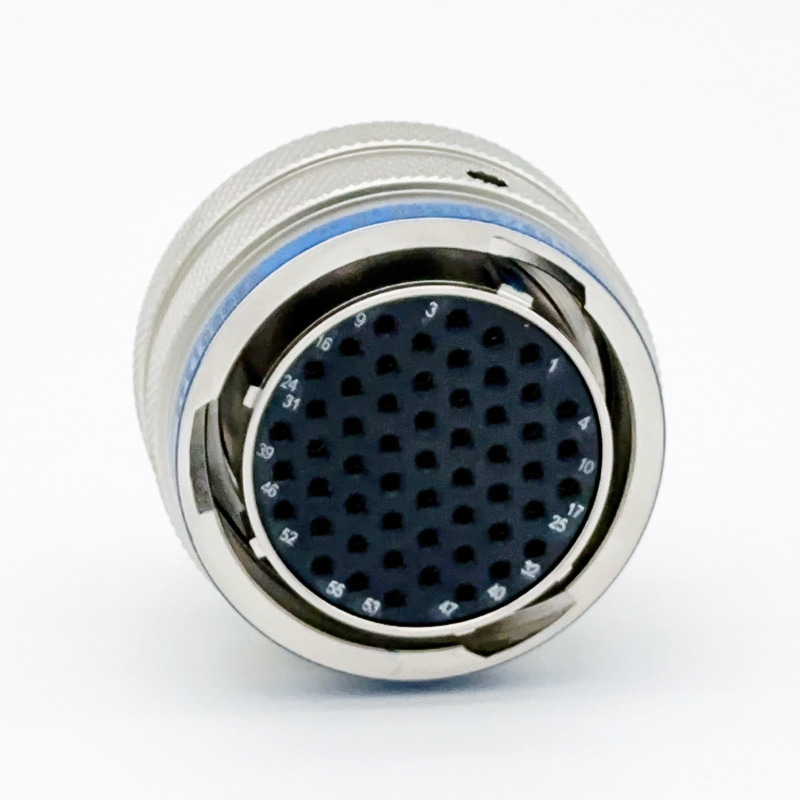

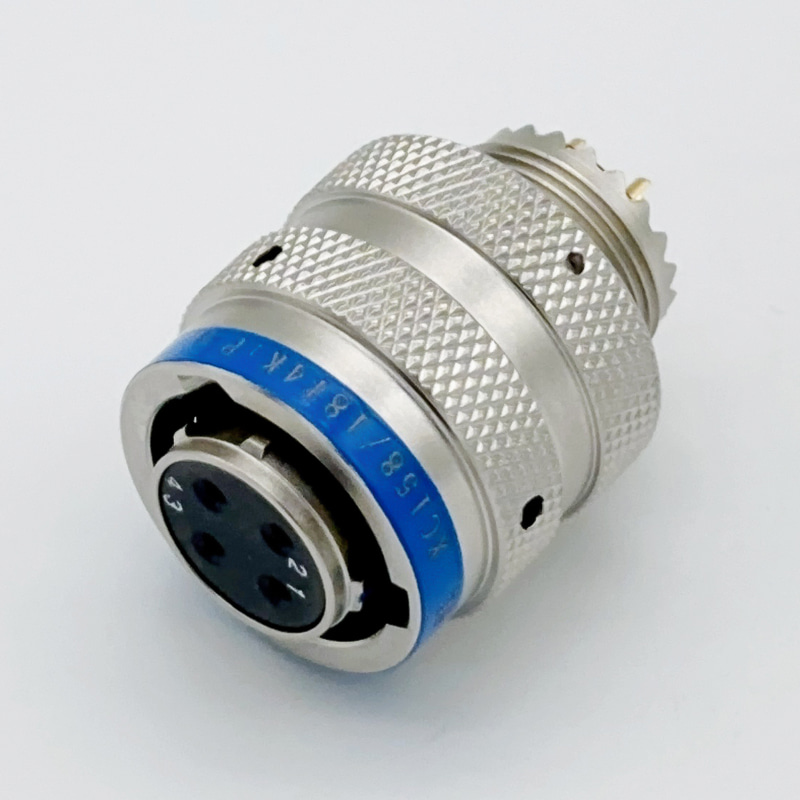

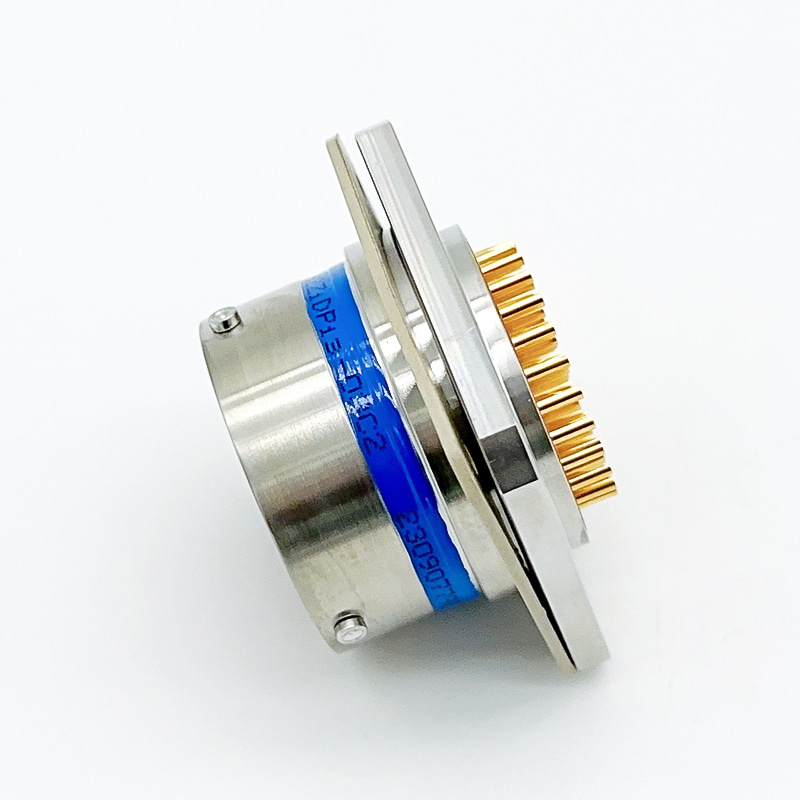

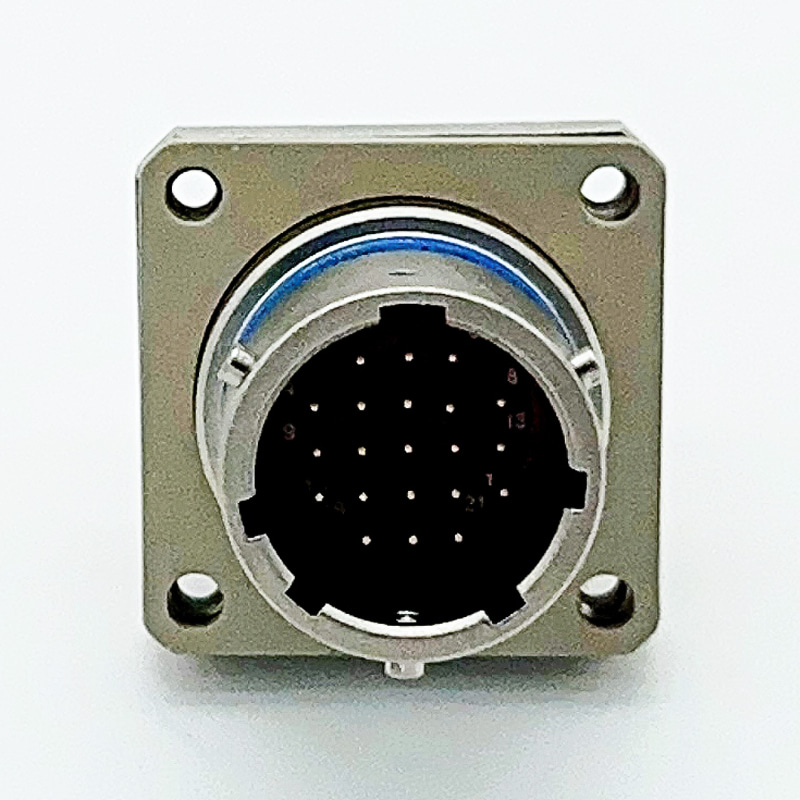

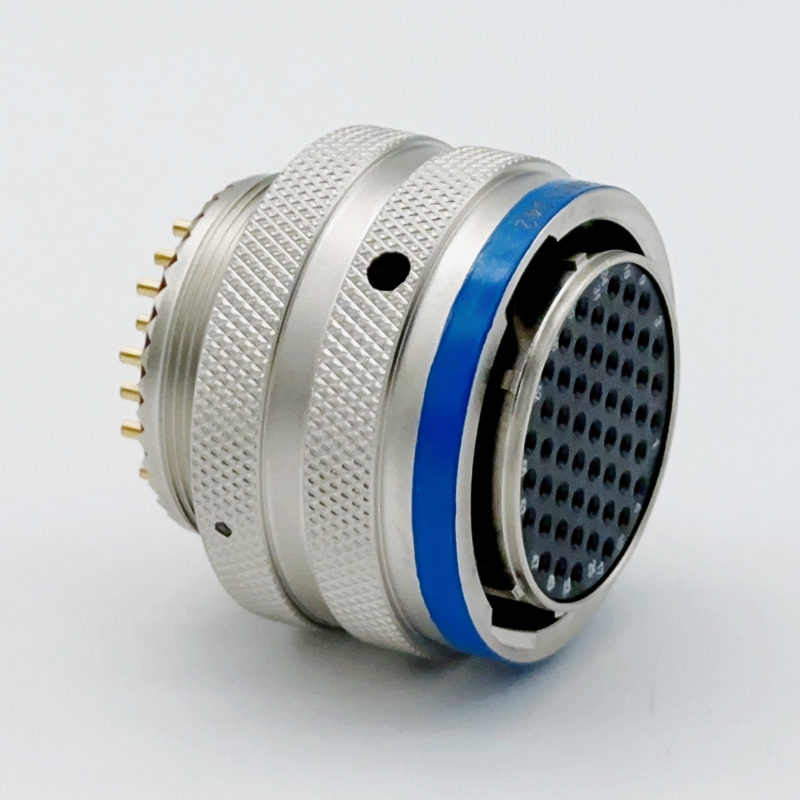

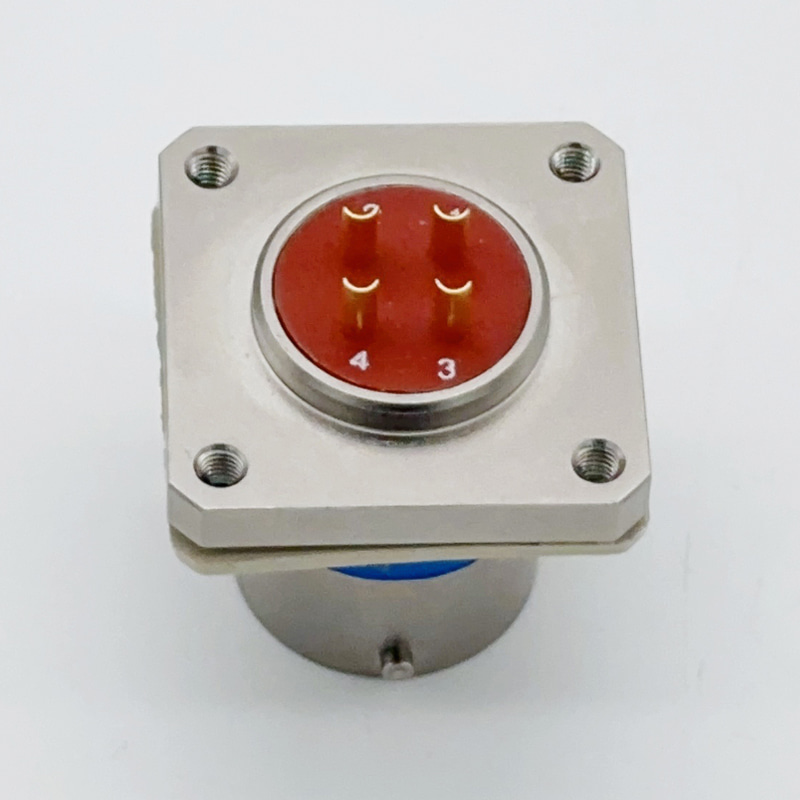

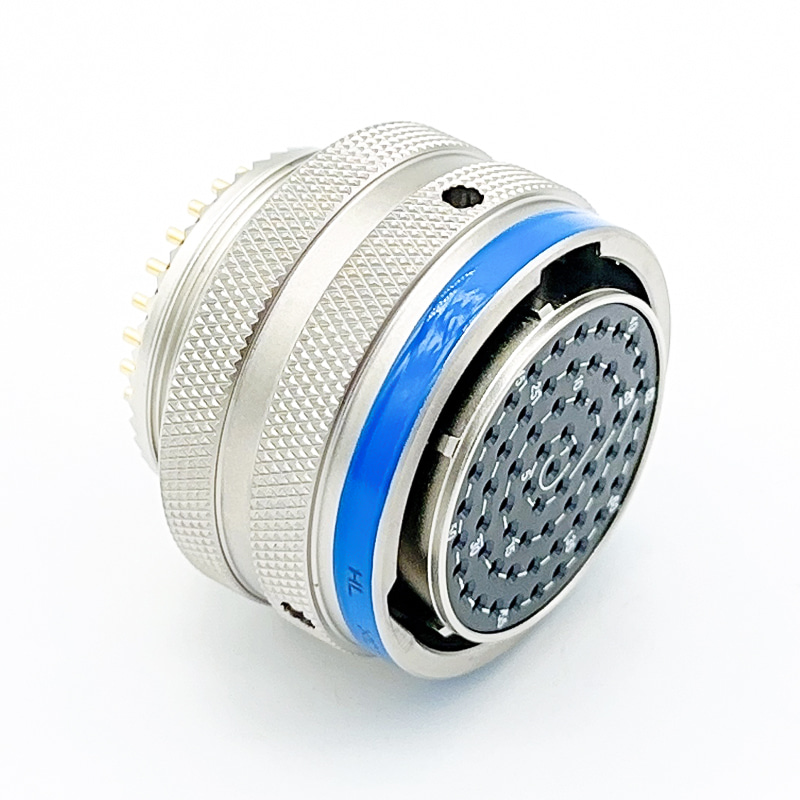

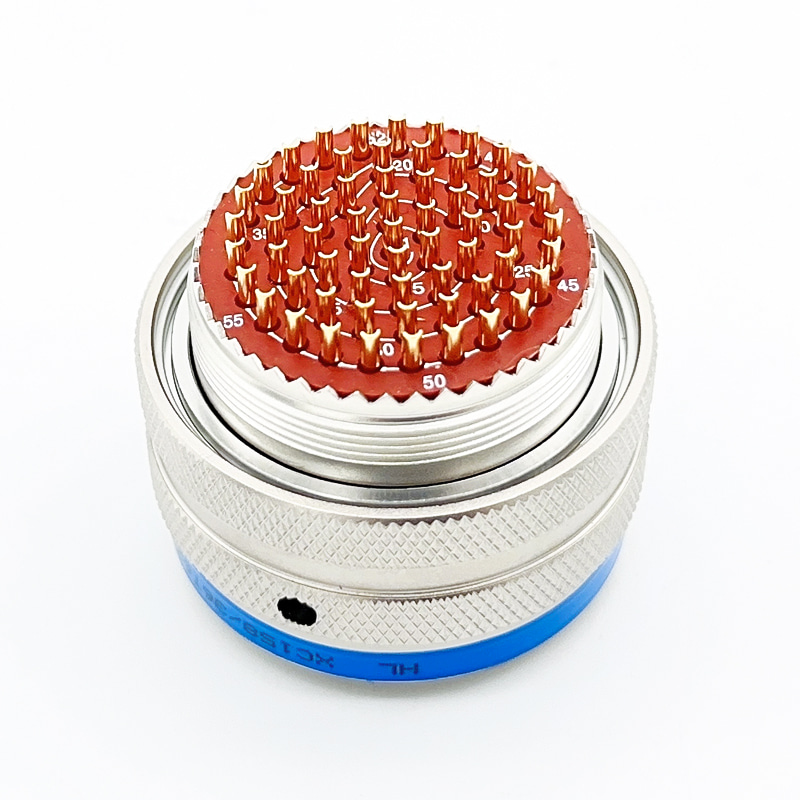

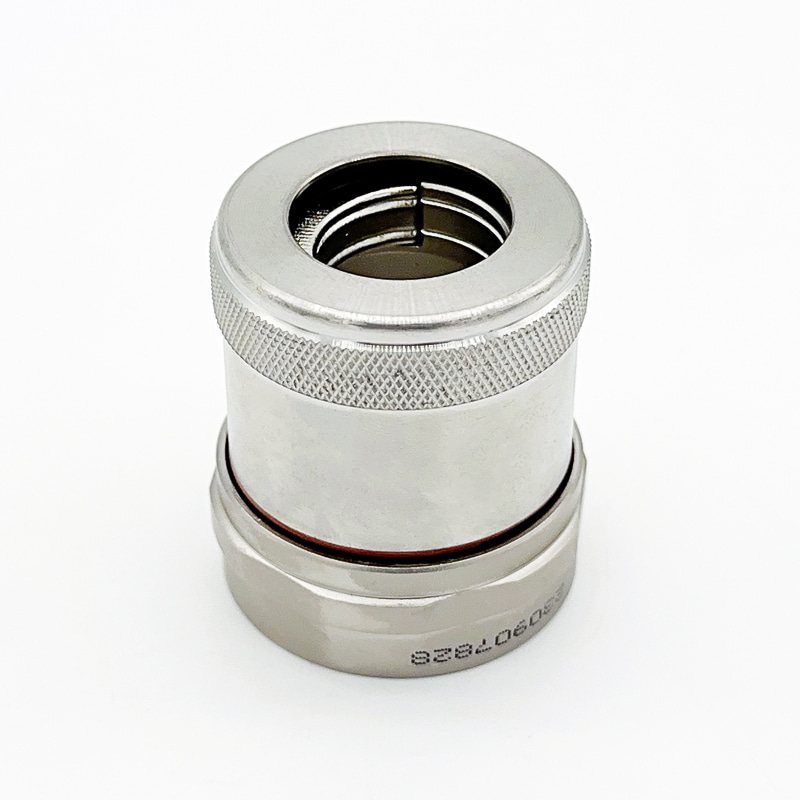

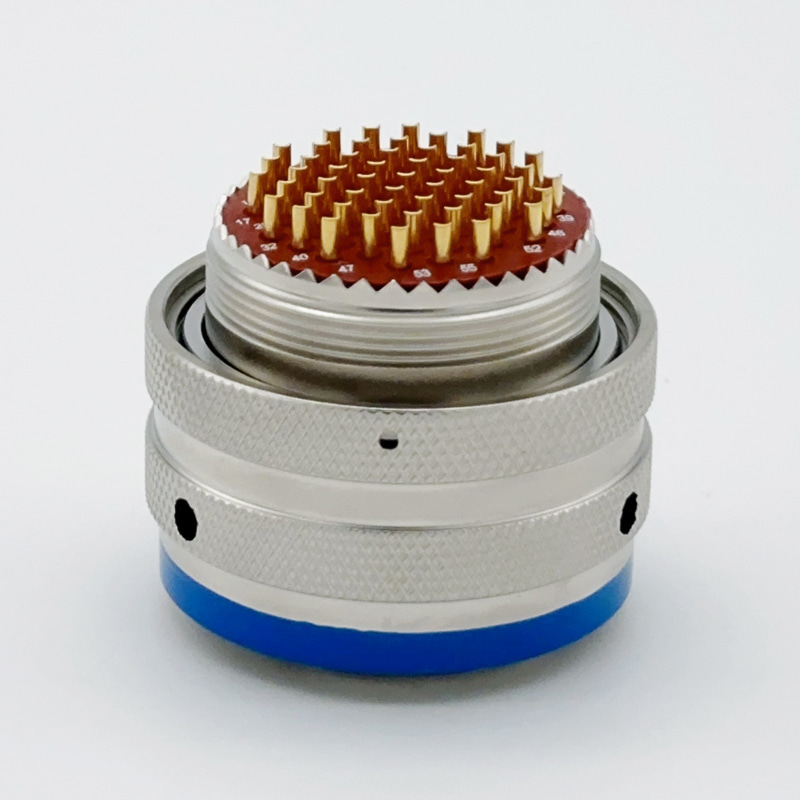

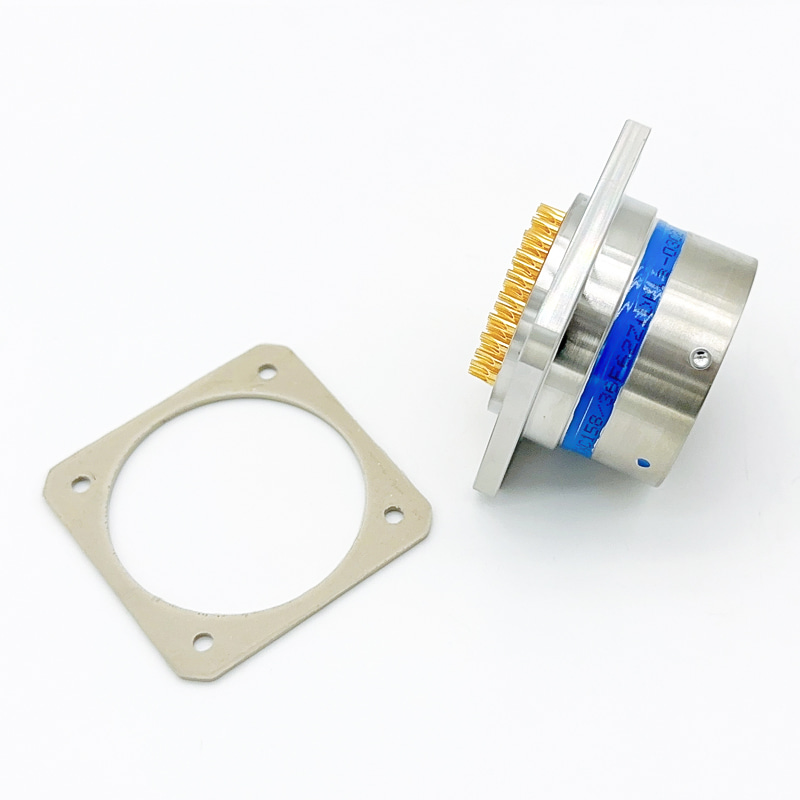

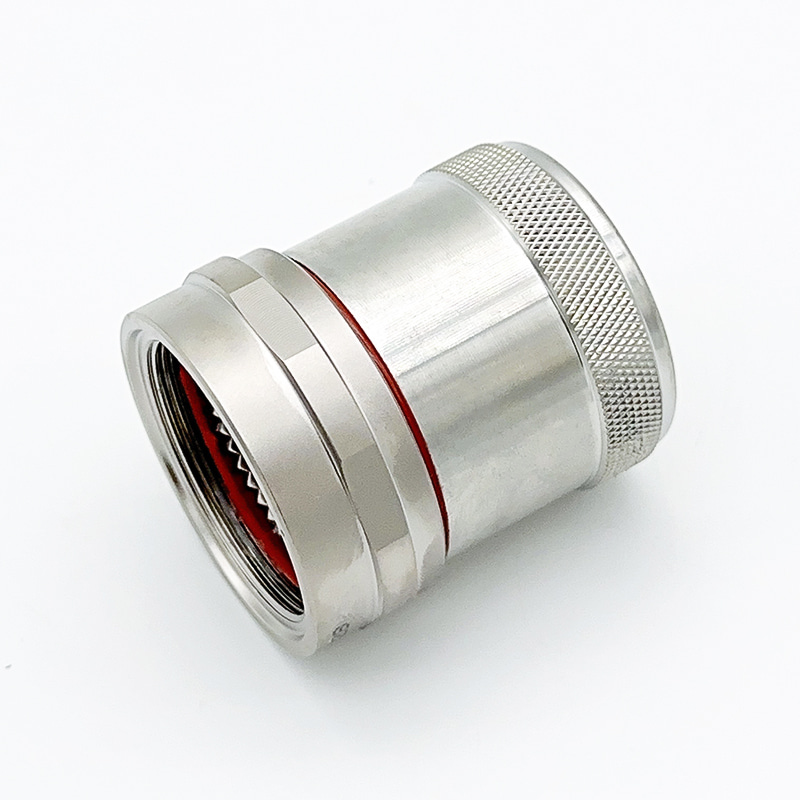

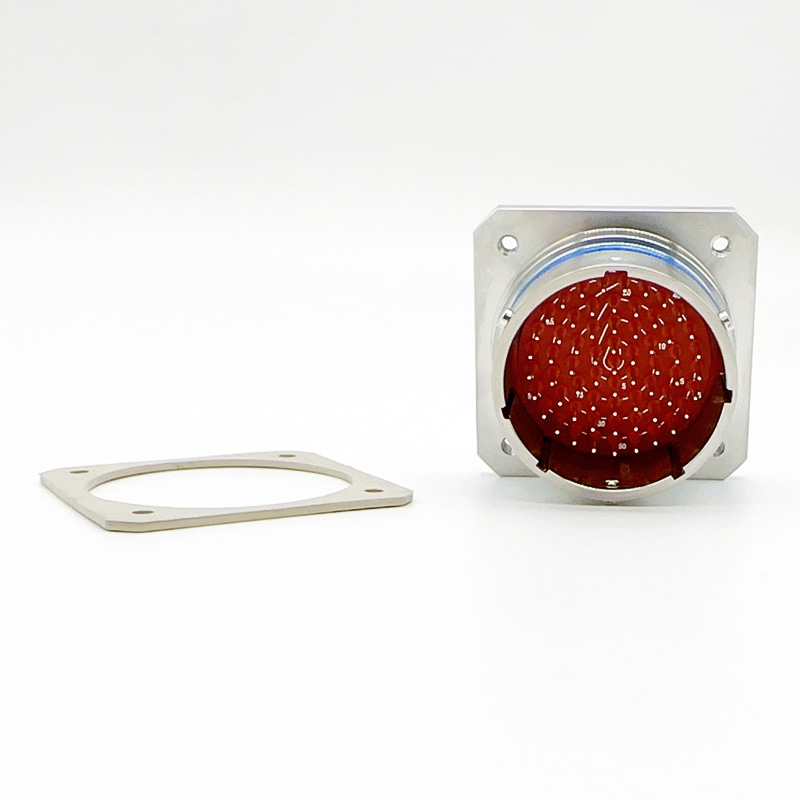

ซีรีย์ XC158-ขั้วต่อไฟฟ้าแบบวงกลม ผู้ผลิต

แจ็คสปริงสปริงแบบไฮเพอร์โบลิกมีบทบาทอย่างไรใน XC158 ซีรีส์ขั้วต่อไฟฟ้าแบบวงกลม - หลักการออกแบบและกระบวนการผลิตคืออะไร?
แจ็คสปริงลวดไฮเพอร์โบลิกเป็นองค์ประกอบสำคัญสำหรับการเชื่อมต่อไฟฟ้าในขั้วต่อไฟฟ้าวงกลม XC158 ซีรีส์ ฟังก์ชั่นหลักของมันสะท้อนให้เห็นในด้านต่อไปนี้:
ให้การเชื่อมต่อไฟฟ้าที่เสถียรและเชื่อถือได้: การออกแบบแจ็คสปริงลวดไฮเพอร์โบลิกช่วยให้การสัมผัสหลายจุดระหว่างแจ็คและพิน วิธีการติดต่อนี้ไม่เพียง แต่เพิ่มพื้นที่ติดต่อเท่านั้น แต่ยังช่วยปรับปรุงความสม่ำเสมอและความเสถียรของการติดต่อซึ่งจะช่วยให้มั่นใจว่าการสูญเสียต่ำและความน่าเชื่อถือสูงของตัวเชื่อมต่อเมื่อส่งกระแสและสัญญาณ
ปรับให้เข้ากับสภาพแวดล้อมที่เลวร้าย: สภาพแวดล้อมการใช้งานในการทหารการบินการบินและอวกาศและสาขาอื่น ๆ มักจะรุนแรงมากเช่นการสั่นสะเทือนการกระแทกอุณหภูมิสูงอุณหภูมิต่ำความชื้น ฯลฯ ด้วยโครงสร้างที่เป็นเอกลักษณ์และการเลือกวัสดุสปริงลวดไฮเพอร์โบลิก แจ็คสามารถรักษาการเชื่อมต่อไฟฟ้าที่มั่นคงในสภาพแวดล้อมที่รุนแรงเหล่านี้ป้องกันการหยุดชะงักของสัญญาณหรือความผันผวนของกระแสไฟฟ้าที่เกิดจากการสัมผัสที่ไม่ดี
ปลั๊กต่อต้านการผสมและต่อต้านการขัดสี: ขั้วต่อไฟฟ้าวงกลม XC158 ซีรีส์ใช้การออกแบบตำแหน่งห้าคีย์และรูปร่างพิเศษของแจ็คสปริงสปริงไฮเพอร์โบลิกเพื่อให้ตัวเชื่อมต่อสามารถจัดตำแหน่งได้อย่างแม่นยำ เกิดจากการเสียบข้อผิดพลาด
หลักการออกแบบของแจ็คสปริงลวดไฮเพอร์โบลิกส่วนใหญ่ขึ้นอยู่กับประเด็นสำคัญต่อไปนี้:
การออกแบบรูปทรงเรขาคณิตไฮเพอร์โบลิก: พื้นผิวสัมผัสของแจ็คใช้รูปร่างไฮเปอร์โบลิก การออกแบบนี้ไม่เพียง แต่ช่วยให้การติดต่ออย่างใกล้ชิดระหว่างแจ็คและพิน แต่ยังให้คำแนะนำและบัฟเฟอร์ที่เหมาะสมเมื่อใส่พินลดแรงเสียดทานและการสึกหรอระหว่างพินและแจ็ค
โครงสร้างสปริงลวด: โครงสร้างสปริงลวดถูกใช้ภายในแจ็ค โครงสร้างนี้ช่วยให้แจ็คสามารถสร้างการเสียรูปแบบยืดหยุ่นบางอย่างเมื่ออยู่ภายใต้แรงภายนอกซึ่งจะรักษาความดันสัมผัสคงที่ด้วยพิน โครงสร้างสปริงลวดยังสามารถดูดซับการสั่นสะเทือนและพลังงานกระแทกได้อย่างมีประสิทธิภาพปรับปรุงความเสถียรและความทนทานของการเชื่อมต่อ
การเลือกวัสดุ: ส่วนที่ติดต่อของแจ็คมักทำจากโลหะผสมทองแดงที่มีค่าการนำไฟฟ้าสูงและความต้านทานการกัดกร่อนสูงและชุบเงินหรือชุบทองเพื่อปรับปรุงการนำไฟฟ้าและความต้านทานการกัดกร่อนของการติดต่อ เปลือกหอยและฉนวนของแจ็คทำจากวัสดุที่มีความแข็งแรงสูงและมีฉนวนสูงเพื่อให้แน่ใจว่าความน่าเชื่อถือและความปลอดภัยของตัวเชื่อมต่อในสภาพแวดล้อมที่รุนแรง
Henglian ใช้เทคโนโลยีการประมวลผลขั้นสูงและวิธีการควบคุมคุณภาพเพื่อผลิตแจ็คสปริงลวดไฮเพอร์โบลิกเพื่อให้แน่ใจว่ามีความแม่นยำสูงและน่าเชื่อถือสูงของผลิตภัณฑ์ กระบวนการผลิตเฉพาะรวมถึงขั้นตอนต่อไปนี้:
การเตรียมวัสดุ: เลือกวัสดุโลหะผสมทองแดงที่เหมาะสมตามข้อกำหนดการออกแบบและดำเนินการตัดและประมวลผลอย่างแม่นยำเพื่อเตรียมส่วนที่ติดต่อและเปลือกของแจ็ค
การผลิตลวดสปริง: ใช้เทคโนโลยีการผลิตสปริงที่แม่นยำเพื่อประมวลผลสปริงลวดให้เป็นรูปร่างและขนาดที่ตรงกับข้อกำหนดการออกแบบและรักษาความร้อนเพื่อปรับปรุงความยืดหยุ่นและความทนทาน
การขึ้นรูปแจ็ค: ประกอบส่วนที่สัมผัสที่ผ่านการประมวลผลและสปริงลวดลงในเปลือกของแจ็คและผ่านการตัดเฉือนที่แม่นยำและขัดเงาตรวจสอบให้แน่ใจว่าพื้นผิวสัมผัสของแจ็คมาถึงรูปร่างไฮเปอร์โบลิกและความขรุขระพื้นผิวที่ต้องการโดยการออกแบบ
การตรวจสอบคุณภาพ: ดำเนินการตรวจสอบคุณภาพที่ครอบคลุมเกี่ยวกับแจ็คสปริงลวดไฮเพอร์โบลิกที่ผลิตรวมถึงการวัดขนาดการทดสอบประสิทธิภาพทางไฟฟ้าการทดสอบประสิทธิภาพเชิงกลและการทดสอบการปรับตัวด้านสิ่งแวดล้อม ฯลฯ เพื่อให้แน่ใจว่าผลิตภัณฑ์ตรงตามข้อกำหนดการออกแบบและมาตรฐานที่เกี่ยวข้อง
บรรจุภัณฑ์และการจัดเก็บ: ซ็อกเก็ตสปริงลวดไฮเพอร์โบลิกที่ผ่านการรับรองได้รับการบรรจุและทำเครื่องหมายและเก็บไว้ในสภาพแวดล้อมที่แห้งและสะอาดเพื่อป้องกันการเสื่อมสภาพของผลิตภัณฑ์เนื่องจากความชื้นมลพิษหรือความเสียหายทางกล
ในฐานะผู้นำในอุตสาหกรรมตัวเชื่อมต่อไฟฟ้ากำลังการผลิตและระดับเทคนิคของ Henglian อยู่ในตำแหน่งผู้นำในอุตสาหกรรม บริษัท ไม่เพียง แต่มีเวิร์กช็อปการผลิต CNC, การประชุมเชิงปฏิบัติการการประกอบและผู้ผลิตสนับสนุน แต่ยังมีอุปกรณ์ประมวลผลเชิงกลและอุปกรณ์ทดสอบมากกว่า 300 รายการเพื่อให้แน่ใจว่ามีความแม่นยำสูงและมีความน่าเชื่อถือสูงของผลิตภัณฑ์ บริษัท ได้ผ่านคุณสมบัติทางทหารจำนวนมากเช่น GJB9001C-2017 การรับรองระบบการจัดการคุณภาพมาตรฐานการทหารระดับชาติรวมถึง ISO 9001, ISO/TS16949 และการรับรองระบบการจัดการคุณภาพอื่น ๆ
